氣動三片式球閥

產品型號：Q611F
公稱通徑：DN10～100mm
公稱壓力：PN1.6~6.4MPa
連接形式：內螺紋、卡箍、焊接
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）

聯系購買

分享到：

產品詳細

氣動三片式球閥特點
防爆、開關、定位器

采用固定式閥芯設計、啟閉力矩小、壽命長

球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質

技術規范
設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSI B16.34
實驗和檢驗	JB/T9092	API 598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	DN10～100mm
連接方式	內螺紋、卡箍、焊接
氣缸配置	AT系列、GT系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型、三段式（開度可選）
公稱壓力	16、25、40、64bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

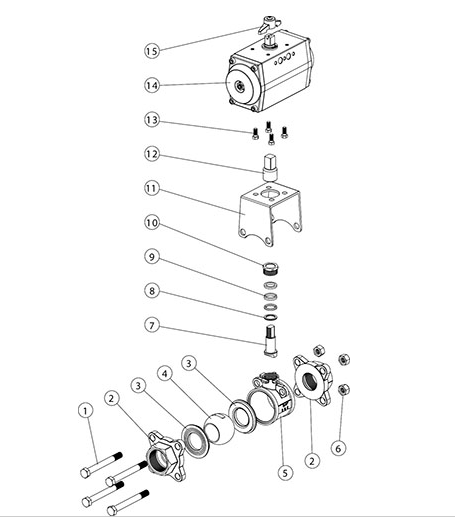

主要零件材質表
序號	零件名稱	材質	序號	零件名稱	材質
1	螺柱	不銹鋼304	9	填料	PTFE
2	接頭	不銹鋼CF8、CF8M、CF3、CF3M	10	壓蓋	不銹鋼304、316
3	閥座	PTFE、尼龍、對位聚苯、硬質合金	11	連接支架	不銹鋼CF8
4	球體	不銹鋼304、304L、316、316L	12	連接套	不銹鋼304
5	閥座	不銹鋼CF8、CF8M	13	螺栓	不銹鋼304
6	螺母	不銹鋼304	14	氣動裝置	擠出鋁合金
7	閥桿	不銹鋼304、304L、316、316L	15	位置指示器	塑料
8	墊片	PTFE

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

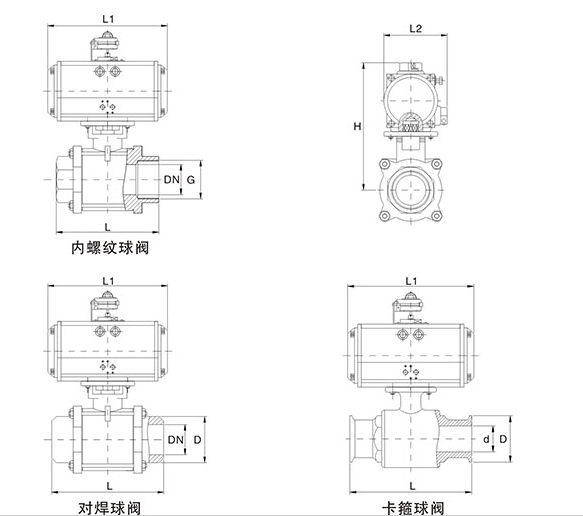

主要外形尺寸-PN16~64（16~64bar）
公稱通徑 [DN]	外形尺寸					連接尺寸					公稱通徑 [DN]	卡箍
公稱通徑 [DN]	L	L1	L2	H	G	L	L1	L2	H	D	公稱通徑 [DN]	L	L1	L2	H	d	D
10	63	141	71	188	1/4^"	-	-	-	-	-	19	105	141	71	158	16.1	50.5
12	63	141	71	191	3/8^"	-	-	-	-	-	25	120	159	80	163	22.4	50.5
15	65	141	71	196	1/2^"	75	141	71	196	21	32	127	211	95	180	28.8	50.5
20	75	141	71	203	3/4^"	85	141	71	203	27	38	137	248	107	213	35.1	50.5
25	82	159	83	163	1^"	90	159	83	163	34	45	152	248	107	213	42	64
32	96	211	95	180	11/4^"	112	211	95	180	43	51	170	248	107	218	47.8	64
40	105	248	107	208	11/2^"	120	248	107	208	49	57	170	269	123	239	53	77.5
50	126	248	107	218	2^"	145	248	107	218	61	63	180	315	141	270	59.5	77.5
65	166	269	123	249	21/2^"	170	269	123	249	76	76	215	315	141	285	70	91
80	192	315	141	285	3^"	200	315	141	285	86	89	235	345	152	337	85	106
100	252	345	152	342	4^"	-	-	-	-	-	102	295	345	152	342	97	119

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
