一、Z41Y鍛鋼法蘭閘閥結構特點：
 1、鍛鋼閥門適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮氫混合氣體、尿素以及甲胺液等。
 2、閥桿與閥桿螺母為梯形螺紋傳動，螺紋符合GB5796的規定。閥桿頭部設計有錐形的上密封面，當閥門全開時與閥蓋的上密封座嚴密吻合，無外泄漏。
 3、閥體、閥蓋等承壓件采用整體鍛造（胎模型鍛），閥體法蘭也可采用焊接形式。閥門的連接形式有法蘭連接、承插焊連接和內螺紋連接。
 4、閥座與閥體的連接有螺紋連接、焊接、在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成。堆焊層厚度大于等于2mm。
 5、對于公稱壓力大于15.0Mpa的鍛鋼閥門采用壓力自緊式密封結構，填料箱及閘板均采用整體鍛造加工，保證受壓強度。

二、Z41Y鍛鋼法蘭閘閥設計與制造標準：
 1、設計與制造：ANSIB16.34　API600　API602
 2、法蘭尺寸：ANSIB16.5
 3、壓力溫度：ANSIB1.20.1
 4、結構長度：ANSIB16.10
 5、對焊連接尺寸：ANSIB16.11
 6、檢驗與試驗：API598

三、Z41Y鍛鋼法蘭閘閥產品材料：

備注：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼

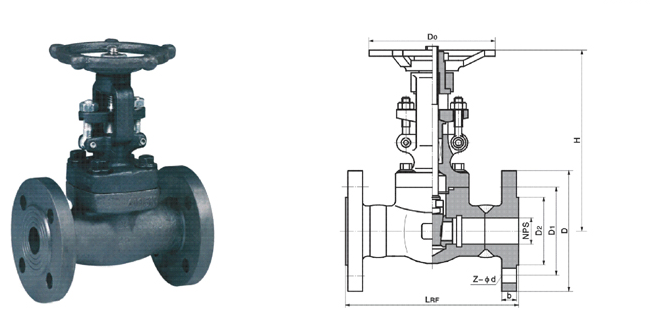

四、Z41Y鍛鋼法蘭閘閥連接尺寸：
