氣動襯氟蝶閥

產品型號：D671F46
公稱通徑：DN50～1000mm
公稱壓力：PN1.0~1.6MPa
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
連接形式：法蘭式、對夾式
環境溫度：-30～+70℃
主要材質：球墨鑄鋼、鑄鋼、不銹鋼、全襯氟

聯系購買

分享到：

產品詳細

主要特點

1、體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏,使用壽命長。
3、流量特性趨于直線,調節性能最優。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥門的使用。
6、可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
7、更換零件襯里材質可適用于各種介質。

氣動襯氟蝶閥主要技術參數

閥體

閥體形式	直通鑄造蝶閥
公稱通徑	DN50～1000mm
公稱壓力	PN1.0、1.6 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

閥內件

閥板形式	垂直板式(蝶形)
流量特性	線性

執行機構

執行器型號	GT系列、ST系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4″、G1/8″、G3/8″、G1/2″
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)–失氣時閥位開(FO)；氣開式(K)–失氣時閥位關(FC) 雙作用執行機構：氣關式(B)–失氣時閥位保持(FL)；氣開式(K)– 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

氣動襯氟蝶閥主要零件材料

閥體、底座	球墨鑄鋼、鑄鋼、不銹鋼、全襯氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料、全襯氟
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼、全襯氟
填料	V型聚四氟乙烯填料、柔性石墨填料

氣動襯氟蝶閥主要性能指標

回差	帶定位器：小于全行程的2%
基本誤差	帶定位器：小于全行程的±2%
泄露量l / h	符合ANSI B16.104 IV級標準
可調范圍R	50：1

氣動襯氟蝶閥主要性能規范

試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

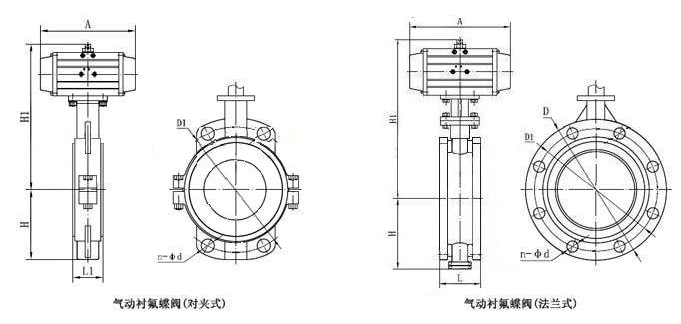

氣動襯氟蝶閥主要外形尺寸

公稱通徑 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法蘭式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	對夾式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		根據所配執行機構而定
A		根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
